高压软起动器在三木化工集团空压机上的应用
日期:2020-03-04  人气:1006

高压软起动器在空压机上的应用

项目名称:三木化工集团

行业:化工

负载:离心式空压机

电压:10KV

功率:1100KW


背景说明:

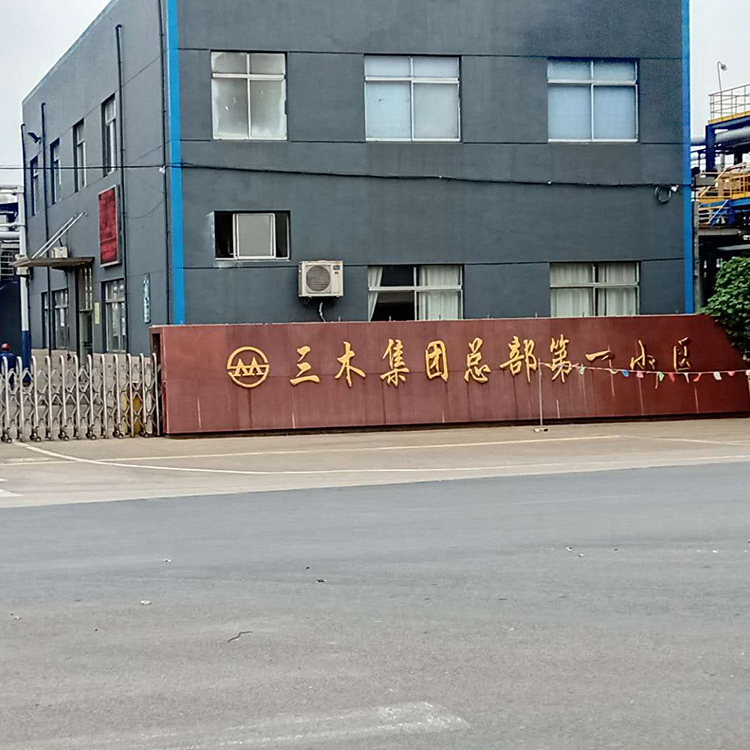

江苏无锡市三木化工集团是专业从事涂料用树脂(溶剂)和树脂原料研发、生产以及配套铜和电缆生产与销售的大型集团企业,在行业中素有涂料用树脂王国之称

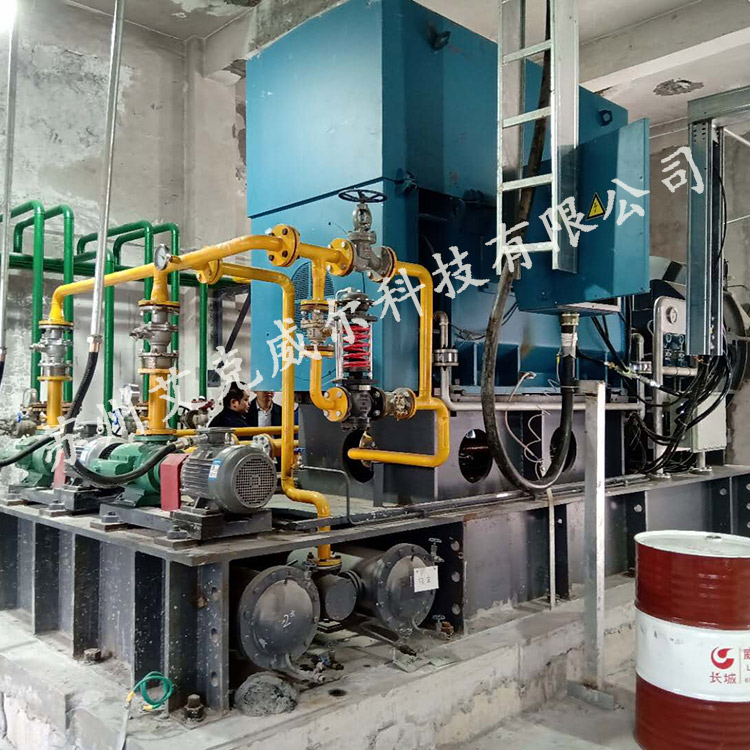

客户新建的车间配置阿特拉斯离心式空压机,要求电机采用软起动方式,并且柜体就近安装于空压机旁。空压机室高压进线电缆为桥架敷设。

根据客户要求结合现场工况,我公司制定的配电方案如下:

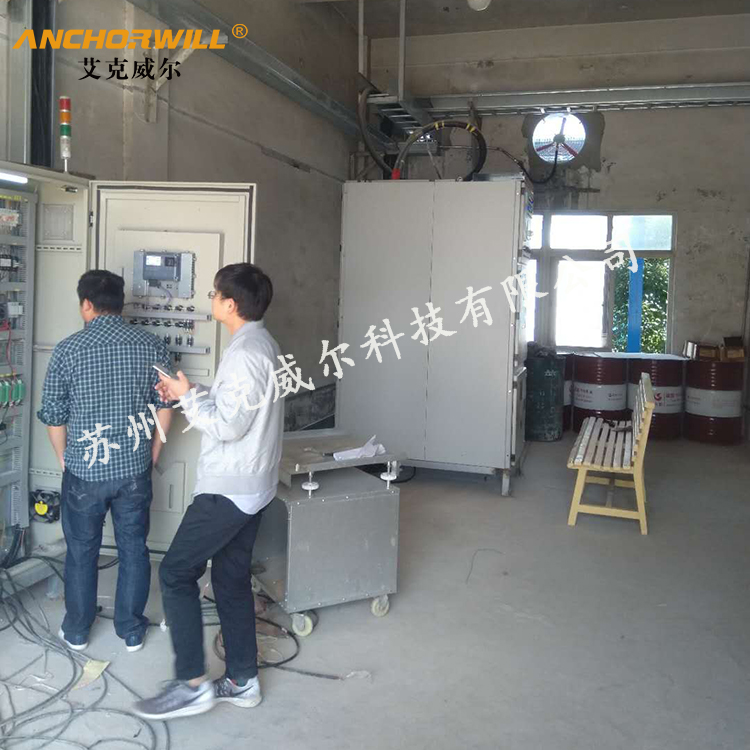

1. 制定一体式的软起动柜(柜内含断路器、软起动装置、旁路接触器)方案。一体式的软起柜内置断路器,替代电机出线柜,便于检修、施工安装。

2. 电源动力进线电缆从柜体顶部进入,电机出线电缆从柜体下部引出,通过电缆沟接入电机。

3. 根据电机参数整定微机12段定值,根据微机定值整定软起时间为10秒,限流模式,限流300%Ie。测试定值动作,软起动柜逻辑正常

4. 空压机持续运行,一体式软起动柜保持正常启动停机,保护功能


艾克威尔生产基地在江苏省苏州市,技术能力/创新能力均在全国前列。客户选择艾克威尔,也选择了放心安心。
